室外一体化电源柜需要满足呢些要求？
室外一体化电源柜是为通信、电力等系统在户外提供集成化供电与设备支撑的关键设施，需满足多方面技术与安全要求。
根据当前（2026年）权威公开资料，其核心要求如下：
一、基本结构与防护要求-室外一体化电源柜需要满足呢些要求？尺寸标准：常见单柜内部尺寸为 800mm（宽）× 800mm（深）× 1400mm 或 1800mm（高），
部分厂家采用 1800mm（高）× 800mm（宽）× 800mm（深） 的标准外型 防护等级：不低于 IP55，具备防尘、防水、防腐蚀能力 材料工艺： 柜体通常采用 1.5mm 厚热浸锌板 或 镀锌钢板，门板厚度 ≥2.0mm； 表面喷涂户外专用粉末，颜色多为白灰色（PANTONE 428C） 非金属部件（如线缆、绝缘材料）须为 阻燃材料

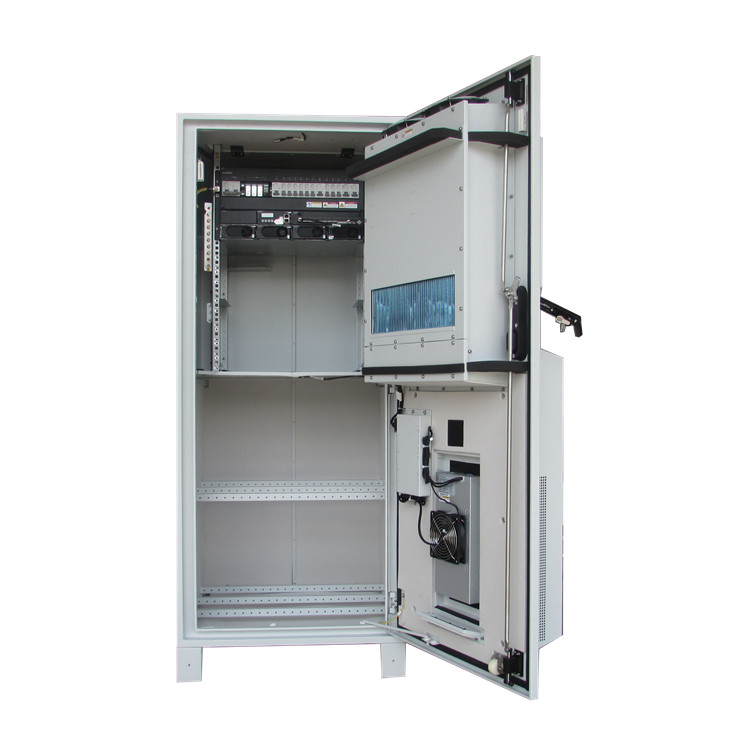

| 品牌 | 维谛/原艾默生 | 产品型号 | 100A/200A/300A/600A |
| 尺寸1 | 650*650*1200 | 尺寸2 | 750*750*1700 |
| 尺寸3 | 900*900*2100 | 制冷装置 | 直流空调 |
| 机架规格 | 19英寸/23英寸 | 内置电源 | 直流电源设备 |
| 内置电池 | 铅酸蓄电池/锂电池 | 产品防护等级 | IP55 |
二、温控与热管理要求-室外一体化电源柜需要满足呢些要求？分舱独立温控：设备舱、电池舱、电源舱应分别控温
温控方式：
设备舱/电源舱：常采用 混合工质热交换（80W/K）+ 辅助直通风，或 TEC半导体空调（制冷量 ≥200W）
电池舱：推荐 直流变频空调（500W） 或 TEC空调，支持精确温控（±0.1℃），工作温度范围 -40℃～+55℃
散热能力：在环境温度 50℃、太阳辐射 1442 W/m² 时，舱内温度应能维持在 ≤25℃～35℃ 三、电气与安全要求-室外一体化电源柜需要满足呢些要求？供电输入：支持 3相交流输入，线缆载流量需预留 ≥50% 余量
防雷接地：
配置 浪涌保护器（SPD），Imax ≥ 60kA
接地排截面积 ≥ 50mm²（铜质），任意两点间电阻 ≤ 0.1Ω
接地线采用 黄绿相间 ≥16mm² 铜芯线
电气安全：
电源系统电压为危险电压，禁止带电操作；
交流/直流/信号线 分开走线，间距 ≥ 30mm，避免交叉
所有线缆需满足 VW-1 阻燃等级 四、防盗与结构安全-室外一体化电源柜需要满足呢些要求？门锁系统：
采用 三点天地锁 + 挂锁支持，部分电池舱配 金库式防盗门（8个锁舌）
锁具抗破坏性能符合 GA/T 73-1994 B级 要求
结构设计：
无外露螺丝，门缝间隙 ≤ 2mm～4mm
地脚螺栓采用 热镀锌，安装后不可从外部拆卸
电池舱设 二次防盗架（抗锯、剪、撬合金材料）五、监控与环境适应性-室外一体化电源柜需要满足呢些要求？动环监控（FSU）：应支持 交流掉电、门禁、烟感、水浸、温湿度、蓄电池电压 等告警，并上传至监控中心
工作环境：
温度范围：-40℃～+55℃（部分产品达 -40℃～+60℃）
湿度：5%～99% RH；
海拔：≤5000m（对应气压 62～101kPa）六、安装与配套要求-室外一体化电源柜需要满足呢些要求？安装方式：支持 落地（混凝土基座）、架空（单杆/H杆） 或 挂墙
底座要求：高度 ≥ 200mm，含走线槽，基座尺寸应超出柜体 50mm
线缆管理：
所有外部线缆 底部进线，馈线可侧走；
过线孔需 密封防虫鼠，边缘 无毛刺锐角
照明：内置 -48V DC 照明灯
